Ei! Como fornecedor de transformadores elétricos imersos em óleo, muitas vezes sou questionado sobre a impedância de sequência zero desses transformadores. Então, pensei em escrever este blog para compartilhar alguns insights sobre o que é e por que é importante.
Primeiro, vamos entender o que é impedância de sequência zero. Em sistemas elétricos, lidamos com energia trifásica. O componente de seqüência zero é um dos componentes simétricos usados para analisar faltas desequilibradas em um sistema trifásico. Representa um conjunto de três fasores iguais em magnitude e fase.
Para um transformador elétrico imerso em óleo, a impedância de sequência zero é a impedância oferecida pelo transformador ao fluxo de correntes de sequência zero. Essas correntes podem fluir sob certas condições, como quando há uma falta fase-terra única no sistema.
O valor da impedância de sequência zero depende de vários fatores. Um dos principais fatores é a construção central do transformador. Existem diferentes tipos de designs de núcleo, como núcleos de três membros e núcleos de cinco membros. Em um transformador de núcleo de três membros, os fluxos de seqüência zero precisam encontrar um caminho de retorno através do ar ou do tanque. Isso resulta em uma impedância de sequência zero relativamente alta. Por outro lado, um núcleo de cinco membros fornece um caminho de baixa relutância para os fluxos de sequência zero, levando a uma impedância de sequência zero mais baixa.
Outro fator é a conexão do enrolamento. Conexões de enrolamento comuns incluem delta, estrela (estrela) e estrela aterrada. Em um enrolamento conectado em delta, as correntes de seqüência zero circulam dentro do delta e não fluem para fora dos terminais do enrolamento. Portanto, da perspectiva do circuito externo, a impedância de sequência zero de um enrolamento conectado em delta é infinita. Para um enrolamento conectado em estrela, se não estiver aterrado, as correntes de seqüência zero não poderão fluir porque não há caminho de retorno. Mas quando o enrolamento estrela é aterrado, as correntes de sequência zero podem fluir e a impedância depende da construção interna do transformador e do circuito magnético.
Agora, por que a impedância de sequência zero é importante? Bem, ele desempenha um papel crucial na análise de falhas. Durante uma falta fase-terra única, a magnitude da corrente de falta é determinada pela impedância da fonte do sistema e pela impedância de seqüência zero do transformador e outros componentes do circuito. Conhecendo a impedância de seqüência zero do transformador, os engenheiros podem calcular com precisão a corrente de falta e projetar os sistemas de proteção de acordo.
Também afeta o desempenho do sistema de potência em condições normais e anormais. Por exemplo, em alguns casos, uma alta impedância de sequência zero pode limitar o fluxo de correntes de sequência zero, o que pode ser benéfico na redução do estresse no sistema durante faltas. Entretanto, em outras situações, uma baixa impedância de seqüência zero pode ser necessária para garantir a operação adequada de certos dispositivos de proteção.
Em nossa empresa, oferecemos uma ampla gama de transformadores elétricos imersos em óleo com diferentes características de impedância de sequência zero para atender às diversas necessidades dos clientes. Por exemplo, nosso30 - Transformador imerso em óleo trifásico 2500kVA/10kVfoi projetado para fornecer desempenho confiável em diferentes sistemas de distribuição de energia. Ele foi cuidadosamente projetado para ter valores apropriados de impedância de sequência zero com base nos padrões da indústria e nos requisitos do cliente.
NossoTransformador de caixa fotovoltaica BSé outra ótima opção para aplicações de energia solar. Em sistemas fotovoltaicos, a impedância de sequência zero pode impactar a estabilidade do sistema e o desempenho dos inversores. Nossos transformadores são projetados para otimizar esses aspectos e garantir uma transferência eficiente de energia.

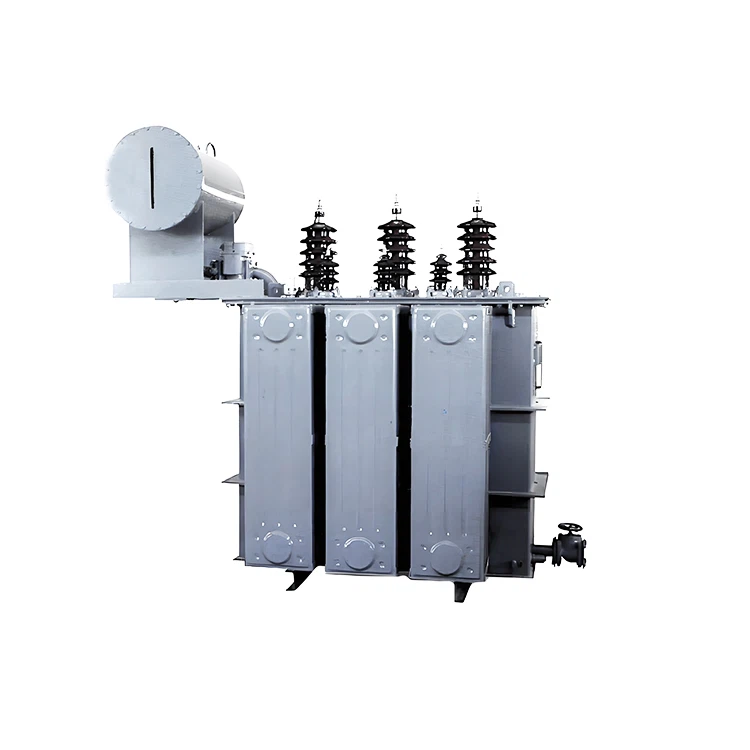

Se você está procurando um transformador para aplicação em tensões mais altas, nosso50 - Transformador de enrolamento duplo imerso em óleo 2500kVA/35kVé a melhor escolha. Ele foi testado e verificado para ter os valores corretos de impedância de sequência zero para lidar com tensões elétricas em sistemas de 35kV.
Quando você está pensando em comprar um transformador elétrico imerso em óleo, é importante discutir conosco suas necessidades específicas. Podemos ajudá-lo a selecionar o transformador certo com a impedância de sequência zero apropriada para sua aplicação. Esteja você lidando com um projeto de distribuição de energia de pequena escala ou uma instalação industrial de grande escala, temos a experiência e os produtos para atender às suas necessidades.
Se você tiver alguma dúvida ou quiser iniciar uma discussão sobre compras, não hesite em entrar em contato. Estamos aqui para ajudá-lo em cada etapa do caminho.
Referências:
- Sistemas de energia elétrica por J. Duncan Glover, Mulukutla S. Sarma e Thomas J. Overbye
- Análise e projeto de sistemas de energia por John J. Grainger e William D. Stevenson Jr.
