No domínio dos sistemas de energia elétrica, os transformadores de potência a óleo desempenham um papel fundamental na transmissão e distribuição eficiente de energia elétrica. Um dos parâmetros técnicos cruciais que impacta significativamente o desempenho e a segurança desses transformadores é a impedância de curto - circuito. Como fornecedor líder de transformadores de potência a óleo, estou aqui para me aprofundar no conceito de impedância de curto - circuito, sua importância e como ela se relaciona com nossos produtos de alta qualidade.
Compreendendo a impedância de curto-circuito
A impedância de curto - circuito de um transformador de potência cheio de óleo é uma característica elétrica complexa que representa a impedância equivalente do transformador quando seu enrolamento secundário está em curto - circuito enquanto a tensão nominal é aplicada ao enrolamento primário. Geralmente é expresso como uma porcentagem da tensão nominal do transformador.
Matematicamente, a impedância de curto-circuito (Z_{sc}) é calculada usando a fórmula (Z_{sc}=\frac{V_{sc}}{I_{sc}}), onde (V_{sc}) é a tensão de curto-circuito e (I_{sc}) é a corrente de curto-circuito. A tensão de curto - circuito é a tensão que precisa ser aplicada ao enrolamento primário para circular a corrente nominal no enrolamento secundário quando o secundário está em curto - circuito.
Esta impedância é uma combinação de resistência (R) e reatância (X), ou seja, (Z_{sc}=\sqrt{R^{2}+X^{2}}). A resistência vem principalmente da resistência dos enrolamentos do transformador, enquanto a reatância se deve ao fluxo de fuga no núcleo do transformador.
Importância da impedância de curto-circuito
1. Limitação de corrente de falha
Uma das funções mais significativas da impedância de curto - circuito é limitar a corrente de curto - circuito no sistema de potência. Quando ocorre uma falha de curto - circuito na rede elétrica, uma grande quantidade de corrente pode fluir através do transformador. Uma impedância de curto - circuito mais alta restringe a magnitude desta corrente de falta. Isto é crucial para proteger o próprio transformador e outros equipamentos elétricos do sistema contra danos por corrente excessiva. Por exemplo, se a impedância de curto - circuito for muito baixa, a corrente de curto - circuito pode ser extremamente alta, o que pode causar superaquecimento, estresse mecânico e até mesmo danos permanentes aos enrolamentos do transformador.
2. Operação Paralela
Nos sistemas de energia, os transformadores são frequentemente operados em paralelo para aumentar a capacidade de energia e melhorar a confiabilidade do fornecimento. Para uma operação paralela bem-sucedida, as impedâncias de curto - circuito dos transformadores devem estar dentro de uma determinada faixa. Se as impedâncias de curto-circuito de dois transformadores forem significativamente diferentes, eles não compartilharão a carga igualmente. O transformador com menor impedância de curto - circuito carregará uma proporção maior da carga, o que pode levar a sobrecarga e falha prematura.
3. Regulação de tensão
A impedância de curto - circuito também afeta a regulação de tensão do transformador. A regulação de tensão refere-se à mudança na tensão secundária do transformador de condições sem carga para plena carga. Um transformador com impedância de curto - circuito mais alta terá uma queda de tensão maior sob carga, resultando em uma regulação de tensão mais fraca. Por outro lado, um transformador com menor impedância de curto - circuito pode manter uma tensão secundária mais estável, o que é importante para o bom funcionamento dos equipamentos elétricos conectados ao transformador.
Fatores que afetam a impedância de curto-circuito
1. Projeto de enrolamento
O número de voltas, a área da seção transversal e a disposição dos enrolamentos do transformador têm impacto direto na impedância de curto - circuito. Por exemplo, aumentar o número de voltas nos enrolamentos pode aumentar a reatância e, portanto, a impedância de curto-circuito. O espaçamento entre os enrolamentos primário e secundário também afeta o fluxo de fuga e, consequentemente, a impedância de curto - circuito. Um espaçamento maior geralmente leva a uma impedância de curto - circuito mais alta.
2. Projeto Central
As propriedades magnéticas do núcleo do transformador, como o material do núcleo e sua área de seção transversal, influenciam o fluxo de fuga. Um núcleo com alta permeabilidade magnética pode reduzir o fluxo de fuga e, portanto, a impedância de curto-circuito. Além disso, a forma e o tamanho do núcleo também desempenham um papel na determinação da impedância de curto - circuito.
3. Classificação do transformador
A potência nominal e a tensão do transformador são fatores importantes. Geralmente, transformadores com classificações maiores tendem a ter impedâncias de curto - circuito mais altas. Isso ocorre porque transformadores maiores possuem mais espiras nos enrolamentos e dimensões físicas maiores, o que aumenta o fluxo de fuga e a resistência.
Nossos transformadores de potência cheios de óleo e impedância de curto-circuito
Como fornecedor profissional de transformadores de potência a óleo, prestamos muita atenção ao projeto e controle da impedância de curto - circuito em nossos produtos. Nossos engenheiros usam software de projeto avançado e técnicas de fabricação para garantir que a impedância de curto - circuito de cada transformador atenda aos requisitos específicos de nossos clientes e aos padrões da indústria.
Oferecemos uma ampla gama de transformadores de potência a óleo, incluindo50 - 2500kVA/20(10)kV Transformador imerso em óleo de baixa perda (transformador cheio de óleo hermeticamente selado). Esses transformadores são projetados com enrolamentos e estruturas de núcleo otimizados para obter uma impedância de curto - circuito apropriada, o que não apenas limita efetivamente a corrente de falta, mas também fornece uma boa regulação de tensão.

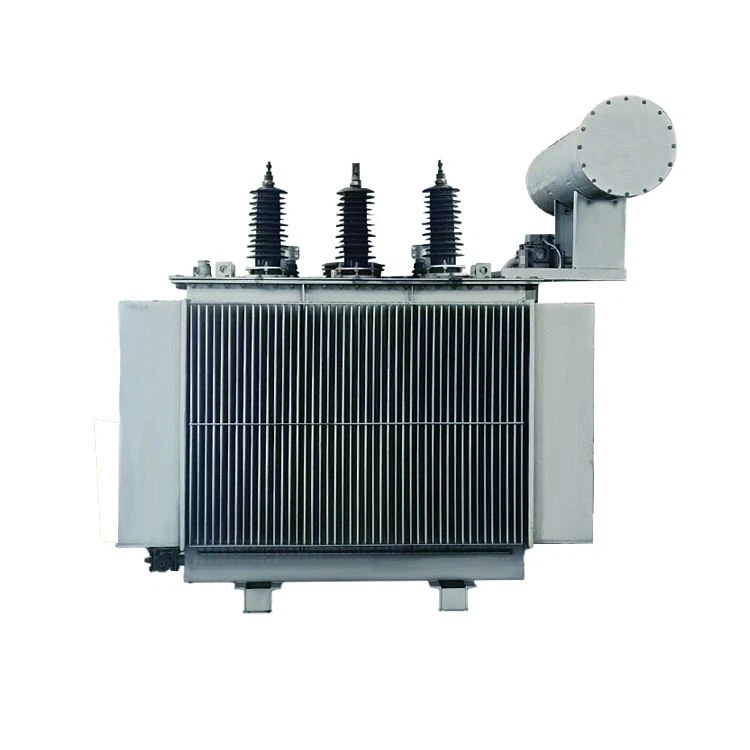

Outro produto popular em nosso portfólio é o30 - 2500kVA/10kV Classe I de Energia - Eficiência em Óleo - Transformador Imerso. Selecionamos cuidadosamente os materiais do núcleo e as configurações dos enrolamentos para garantir que esses transformadores tenham uma impedância de curto - circuito adequada, permitindo que operem de forma eficiente e estável em paralelo com outros transformadores no sistema de energia.

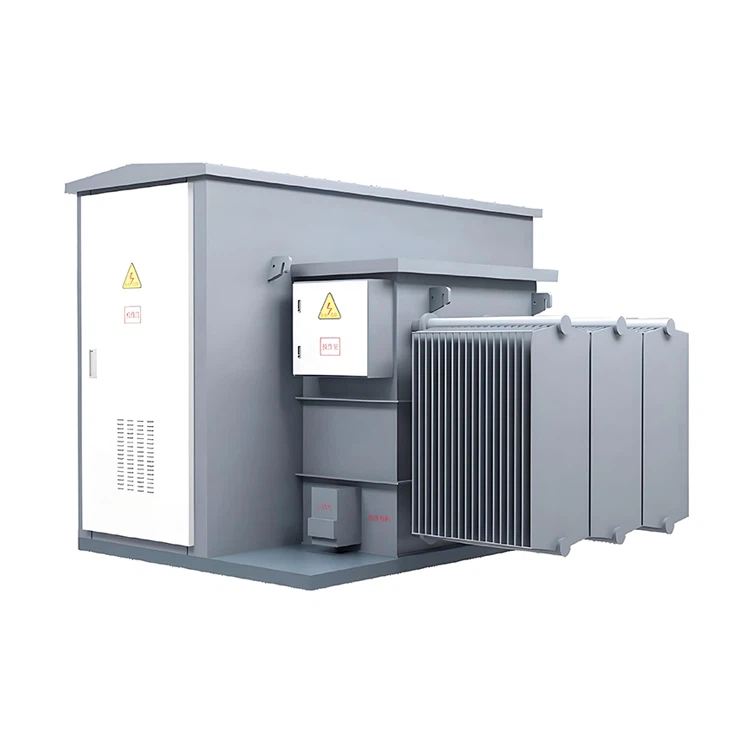

Além disso, nossoTransformador de energia eólica YBfoi projetado especificamente para o ambiente hostil da geração de energia eólica. A impedância de curto - circuito desses transformadores é controlada com precisão para suportar as condições de alta frequência e carga variável em parques eólicos, garantindo uma transmissão confiável de energia.
Contate-nos para compras
Se você está no mercado de transformadores de potência a óleo de alta qualidade com impedância de curto - circuito bem controlada, somos seu parceiro ideal. Nossa equipe de especialistas está pronta para fornecer informações técnicas detalhadas, soluções customizadas e preços competitivos. Quer você precise de um único transformador ou de um sistema de distribuição de energia em grande escala, podemos atender às suas necessidades. Contate-nos hoje para iniciar o processo de negociação de aquisição e dar um passo em direção a um fornecimento de energia mais confiável e eficiente.
Referências
- Sistemas de Energia Elétrica por John J. Grainger e William D. Stevenson
- Engenharia de Transformadores: Design, Tecnologia e Diagnóstico por George Karady e Tapas K. Bhattacharya
